stairs【折れ線グラフ (段階的定数)】^3.4

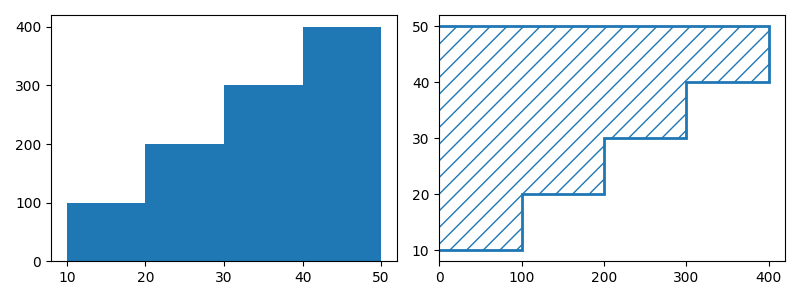

import matplotlib.pyplot as plt

# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
    ['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
    1, 2,
    figsize=(8, 3),
    tight_layout=True,
)

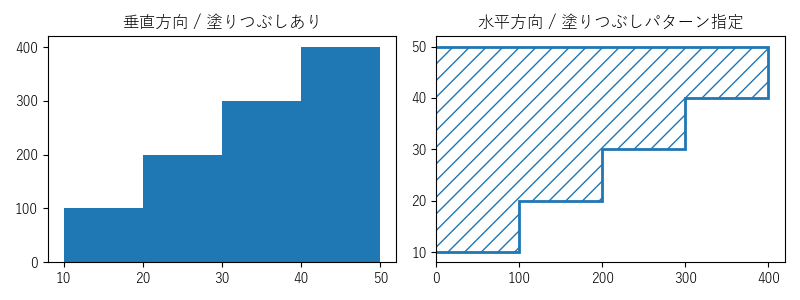

# グラフ (左)
axs[0].stairs(
    [100, 200, 300, 400],
    [10, 20, 30, 40, 50],
    fill=True,
)
axs[0].set_title('垂直方向 / 塗りつぶしあり')

# グラフ (右)
axs[1].stairs(
    [100, 200, 300, 400],
    [10, 20, 30, 40, 50],
    orientation='horizontal',
    hatch='//',
    linewidth=2,
)
axs[1].set_title('水平方向 / 塗りつぶしパターン指定')

# 表示
plt.show()

import matplotlib.pyplot as plt

# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
    ['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
    1, 3,
    figsize=(9, 3),
    tight_layout=True,
)

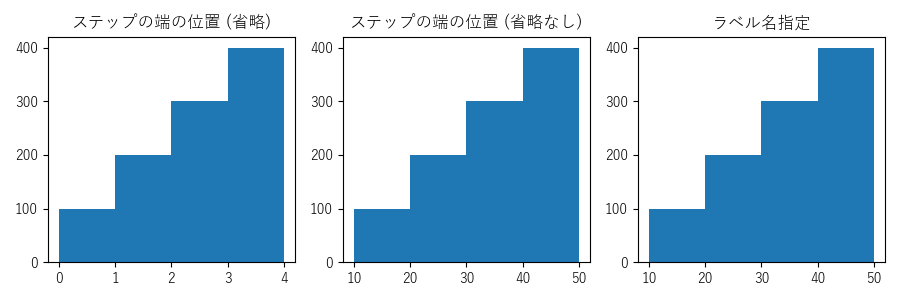

# グラフ (左)
axs[0].stairs(
    [100, 200, 300, 400],
    fill=True,
)
axs[0].set_title("ステップの端の位置 (省略)")

# グラフ (中)
axs[1].stairs(
    [100, 200, 300, 400],
    [10, 20, 30, 40, 50],
    fill=True,
)
axs[1].set_title('ステップの端の位置 (省略なし)')

# グラフ (右)
axs[2].stairs(
    'data-values',
    'data-edges',
    data={
        'data-values': [100, 200, 300, 400],
        'data-edges': [10, 20, 30, 40, 50],
    },
    fill=True,
)
axs[2].set_title('ラベル名指定')

# 表示
plt.show()

import matplotlib.pyplot as plt

# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
    ['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
    1, 2,
    figsize=(6, 3),
    tight_layout=True,
)

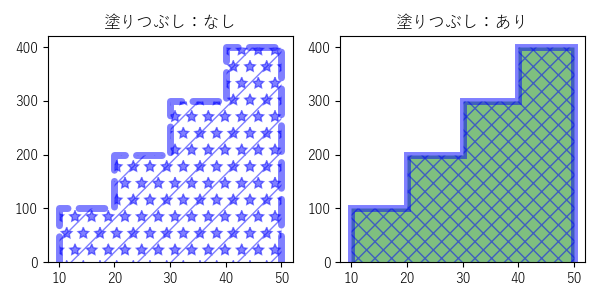

# グラフ (左)
axs[0].stairs(
    [100, 200, 300, 400],
    [10, 20, 30, 40, 50],
    alpha=0.5,
    color='blue',
    linewidth=5,
    linestyle='--',
    joinstyle='round',
    capstyle='round',
    hatch='/*',
)
axs[0].set_title('塗りつぶし：なし')

# グラフ (右)
axs[1].stairs(
    [100, 200, 300, 400],
    [10, 20, 30, 40, 50],
    fill=True,
    linewidth=5,
    hatch='xx',
    alpha=0.5,
    edgecolor='blue',
    facecolor='green',
)
axs[1].set_title('塗りつぶし：あり')

# 表示
plt.show()

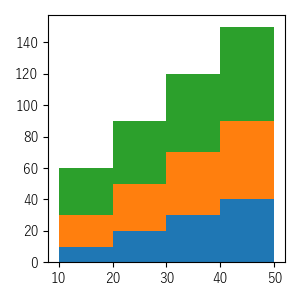

import matplotlib.pyplot as plt
import numpy as np

# 初期設定
fig, ax = plt.subplots(
    figsize=(3, 3),
    tight_layout=True,
)

# データ
edges = [10, 20, 30, 40, 50]
data1 = np.array([10, 20, 30, 40])
data2 = np.array([20, 30, 40, 50])
data3 = np.array([30, 40, 50, 60])

# グラフ
ax.stairs(
    data1,
    edges,
    fill=True,
)
ax.stairs(
    data1 + data2,
    edges,
    baseline=data1,
    fill=True,
)
ax.stairs(
    data1 + data2 + data3,
    edges,
    baseline=data1 + data2,
    fill=True,
)

# 表示
plt.show()

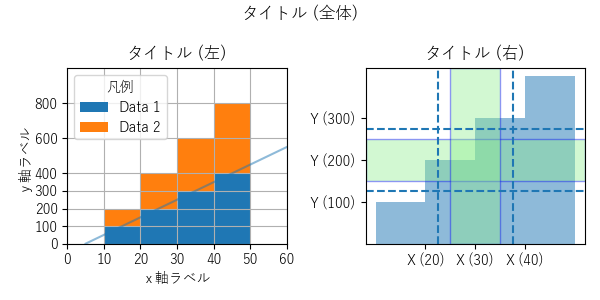

import matplotlib.pyplot as plt

# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
    ['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
    1, 2,
    figsize=(6, 3),
    tight_layout=True,
)
# タイトル (全体)
plt.suptitle('タイトル (全体)')

# グラフ (左)
axs[0].stairs(
    [100, 200, 300, 400],
    [10, 20, 30, 40, 50],
    fill=True,
    label='Data 1',
)
axs[0].stairs(
    [200, 400, 600, 800],
    [10, 20, 30, 40, 50],
    fill=True,
    baseline=[100, 200, 300, 400],
    label='Data 2',
)
# タイトル
axs[0].set_title('タイトル (左)')
# 凡例
axs[0].legend(title='凡例', loc='upper left')
# 軸ラベル
axs[0].set_xlabel('ｘ軸ラベル')
axs[0].set_ylabel('ｙ軸ラベル')
# グリッド
axs[0].grid(True)
# 表示範囲
axs[0].set_xlim(0, 60)
axs[0].set_ylim(0, 1000)
# 目盛り
axs[0].set_xticks([0, 10, 20, 30, 40, 50, 60])
axs[0].set_yticks([0, 100, 200, 300, 400, 600, 800])
# 補助線 追加
axs[0].axline((15, 100), (45, 400), alpha=0.5)

# グラフ (右)
axs[1].stairs(
    [100, 200, 300, 400],
    [10, 20, 30, 40, 50],
    fill=True,
    alpha=0.5,
)
# タイトル
axs[1].set_title('タイトル (右)')
# データ上限・下限
axs[1].set_xbound(15, 45)
axs[1].set_ybound(50, 350)
# 目盛り
axs[1].set_xticks([20, 30, 40])
axs[1].set_xticklabels(['X (20)', 'X (30)', 'X (40)'])
axs[1].set_yticks([100, 200, 300])
axs[1].set_yticklabels(['Y (100)', 'Y (200)', 'Y (300)'])
# 水平線・垂直線 追加
axs[1].axhline(125, linestyle='--')
axs[1].axhline(275, linestyle='--')
axs[1].axvline(22.5, linestyle='--')
axs[1].axvline(37.5, linestyle='--')
# 範囲 追加
axs[1].axhspan(
    150, 250,
    alpha=0.4,
    facecolor='lightgreen',
    edgecolor='blue',
)
axs[1].axvspan(
    25, 35,
    alpha=0.4,
    facecolor='lightgreen',
    edgecolor='blue',
)

# 表示
plt.show()
