stackplot【折れ線グラフ (積み上げ)】
メモ ( 基本 データの指定方法 関連設定 ) 構文 設定・グラフパーツ 例

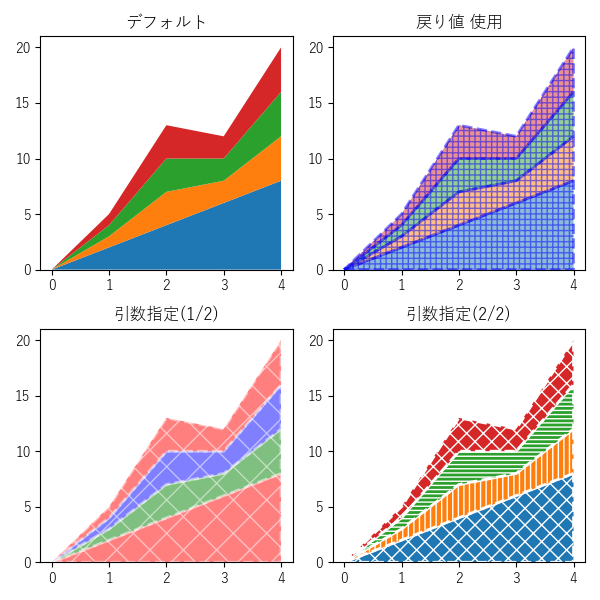

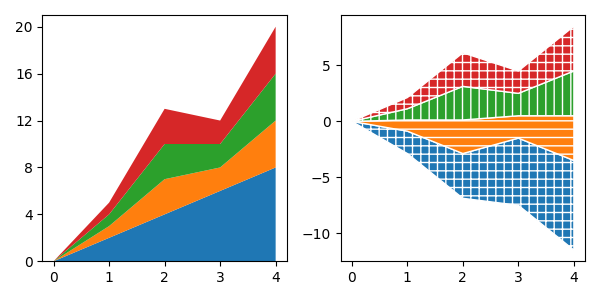

メモ
基本
〔 例 〕- ｘ軸データとｙ軸データ(一括)を指定
- 積み上げ方法：baseline (積み上げ方法)
データの指定方法
〔 例 〕- ｘ軸データ・ｙ軸データ (２次元配列形式)
- ｘ軸データ・ｙ軸データ (１次元配列形式の繰り返し)
- 軸データ引数にラベル名を指定、data (ラベル名指定データ)にラベル名とデータを指定
ｙ軸データは、２次元配列形式 - 上記と同様にラベル名を指定、ｙ軸データは１次元配列形式の繰り返し
関連設定
〔 例 〕- タイトル・凡例・目盛り等：設定・グラフパーツ 参照
関連
- 色定義
- plot【折れ線グラフ】
- step【折れ線グラフ (ステップ)】
- stairs【折れ線グラフ (段階的定数)】3.4
- plot_date【折れ線グラフ (時系列)】
外部リンク
構文
pyplot.stackplot(
x (ｘ軸データ)※data,
*args (ｙ軸データ)※data,
labels (list(str)：汎用ラベルのリスト)=(),
colors (list：塗りつぶし色のリスト)※data =None,
baseline (str：積み上げ方法)='zero',
data (ラベル名指定データ)=None,
**kwargs (その他プロパティ))
axes.Axes.stackplot(同上)
戻り値PolyCollection のリスト
x (配列形式)※dataｘ軸データ
args (可変長位置引数)※dataｙ軸データ (下記の形式が可能)
２次元配列形式x (ｘ軸データ)と同数列
１次元配列形式の繰り返しx (ｘ軸データ)と同数の配列形式
labels (list(str)) キーワード引数汎用ラベルのリスト (アンダースコアで始まるラベルは対象外)
colors (list(color【色定義】)) キーワード引数塗りつぶし色のリスト (循環使用：x (ｘ軸データ)と同数でなくても可)
baseline (str) キーワード引数積み上げ方法
'zero'単純な積み上げ
'sym'ゼロを中心に対称 (ThemeRiver)
'wiggle'２乗された勾配合計を最小化
'weighted_wiggle'上記にサイズで重み付け (Streamgraph：ストリームグラフ)
data (キーワード引数)ラベル名指定データ
(※data：ラベル名指定可・詳細は、データの指定方法 参照・下記が対象)
・x (ｘ軸データ)
・args (ｙ軸データ)
・colors (塗りつぶし色のリスト)
kwargs (可変長キーワード引数)Axes.fill_between【範囲塗りつぶし】のプロパティ
Axes.fill_between【範囲塗りつぶし】のプロパティ
| プロパティ | 型 | デフォルト | 取得 | 設定 | 備考 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| agg_filter | callable | ○ | ○ | agg フィルター | |||||||||||||||||||||||
| alpha | 配列形式 スカラー None | ○ | ○ | アルファ値 (0：透明 ～ 1：不透明) (境界線と前景 共有) | |||||||||||||||||||||||
| animated | bool | ○ | ○ | アニメーション使用の有無 | |||||||||||||||||||||||
| antialiased aa 3.1 antialiaseds 3.1 | bool list( bool ) | ○ | ○ | アンチエイリアス処理の有無 | |||||||||||||||||||||||
| array | ndarray None | ○ | ○ | ||||||||||||||||||||||||
| capstyle | CapStyle3.4 str | 'projecting' | ○ | ○ | 境界線の線端スタイル
| ||||||||||||||||||||||
| clim | (vmin: float, vmax: float) | ○ | ○ | ||||||||||||||||||||||||
| clip_box | Bbox | ○ | ○ | ||||||||||||||||||||||||
| clip_on | bool | ○ | ○ | クリッピングの有無 (True：範囲内のみ描画 / False：範囲外にも描画可) | |||||||||||||||||||||||
| clip_path | Patch (Path, Transform) None | ○ | ○ | ||||||||||||||||||||||||
| cmap | Colormap str None | ○ | ○ | カラーマップ | |||||||||||||||||||||||
| color | color【色定義】 list( tuple( rgba ) ) | ○ | ○ | 各種色 edgecolor【境界線色】・facecolor【前景色】 | |||||||||||||||||||||||
| contains 3.3 | callable | ○ | ○ | ピッカーイベント (参照：picker【ピッカーイベント】) | |||||||||||||||||||||||
| edgecolor edgecolors 3.1 ec 3.1 | color【色定義】 list( color【色定義】 ) 'face' | ○ | ○ | 境界線の色 | |||||||||||||||||||||||
| facecolor facecolors 3.1 fc 3.1 | color【色定義】 list( color【色定義】 ) | ○ | ○ | 前景色 | |||||||||||||||||||||||
| figure | Figure | ○ | ○ | 所属フィギュア | |||||||||||||||||||||||
| gid | str | ○ | ○ | グループId (識別子として利用可) | |||||||||||||||||||||||
| hatch | str | ○ | ○ | 塗りつぶしパターン (繰り返しで高密度 / 組合せ可)
| |||||||||||||||||||||||
| in_layout | bool | ○ | ○ | レイアウト計算に含めるか否か | |||||||||||||||||||||||
| joinstyle | JoinStyle 3.4 str | ○ | ○ | 結合スタイル
| |||||||||||||||||||||||
| label | object | ○ | ○ | 凡例ラベル (アンダースコアで始まるラベルは対象外) | |||||||||||||||||||||||
| linestyle linestyles 3.1 ls 3.1 dashes 3.1 | str (offset, on-off-seq) | ○ | ○ | 境界線の線種
| |||||||||||||||||||||||
| linewidth linewidths 3.1 lw 3.1 | float list( float ) | ○ | ○ | 境界線の幅 | |||||||||||||||||||||||
| norm | Normalize None | ○ | ○ | 正規化インスタンス | |||||||||||||||||||||||
| offset_position 3.3 | str | 'screen' | ○ | ○ | オフセット適用方法
| ||||||||||||||||||||||
| offsets | (N, 2) (2,) 配列形式 | ○ | ○ | オフセット | |||||||||||||||||||||||
| path_effects | AbstractPathEffect | ○ | ○ | ||||||||||||||||||||||||
| picker | None bool float callable | None | ○ | ○ | ピッカー None：無効 bool：有効無効 callable：ピッカーイベント hit, props = picker(artist, mouseevent) | ||||||||||||||||||||||
| pickradius | float | ○ | ○ | ピッカー有効半径 | |||||||||||||||||||||||
| rasterized | bool | ○ | ○ | ラスタライズ(ビットマップ) 描画の強制有無 | |||||||||||||||||||||||
| sketch_params | (scale: float, length: float, randomness: float) | ○ | ○ | ||||||||||||||||||||||||
| snap | bool None | ○ | ○ | スナップ (ピクセル位置補正) の有無 (Agg・MacOSX バックエンドのみサポート) | |||||||||||||||||||||||
| transform | matplotlib.transforms.Transform | ○ | ○ | ||||||||||||||||||||||||
| url | str | ○ | ○ | ハイパーリンクURL (SVG のみ対応) | |||||||||||||||||||||||
| urls | list( str ) None | ○ | ○ | ハイパーリンクURL (SVG のみ対応) | |||||||||||||||||||||||
| visible | bool | ○ | ○ | 表示有無 | |||||||||||||||||||||||
| zorder | float | ○ | ○ | Zオーダー (大きい方が手前) | |||||||||||||||||||||||
設定・グラフパーツ
| pyplot. | axes.Axes. | その他 | |
|---|---|---|---|
| タイトル | suptitle【タイトル設定 (全体)】 title【タイトル設定】 | set_title【タイトル設定】 get_title【タイトル取得】 Axes3D.set_title【タイトル設定】 | figure.Figure.suptitle【タイトル設定 (全体)】 figure.SubFigure.suptitle |
| 凡例 | legend【凡例 設定】3.5 / 3.73.8 quiverkey【ベクトルの凡例 追加】 | figure.Figure.legend【凡例 設定 (全体)】3.73.8 PathCollection.legend_elements【凡例項目作成】 | |
| get_legend【凡例 取得】 get_legend_handles_labels【凡例 取得 (ハンドル・ラベル)】 | |||
| 軸ラベル | xlabel【ｘ軸ラベル 設定】3.3 ylabel【ｙ軸ラベル 設定】3.3 | set_xlabel【ｘ軸ラベル 設定】3.3 set_ylabel【ｙ軸ラベル 設定】3.3 Axes3D.set_zlabel【ｚ軸ラベル 設定】 get_xlabel【ｘ軸ラベル 取得】 get_ylabel【ｙ軸ラベル 取得】 Axes3D.get_zlabel【ｚ軸ラベル 取得】 | figure.Figure.supxlabel【ｘ軸ラベル(全体) 設定】3.43.6 figure.Figure.supylabel【ｙ軸ラベル(全体) 設定】3.43.6 figure.SubFigure.supxlabel figure.SubFigure.supylabel |
| clabel【等高線ラベル 設定】 | |||
| グリッド線 | grid【グリッド線 設定】3.5 | grid【グリッド線 設定】3.5 get_xgridlines【ｘ軸グリッド線 取得】 get_ygridlines【ｙ軸グリッド線 取得】 (Axes3D.grid【3Dグリッド線 取得・設定】) Axes3D.get_zgridlines【ｚ軸グリッド線 取得】 | axis.Axis.grid【軸グリッド線 設定】3.5 axis.Axis.get_gridlines【軸グリッド線 取得】 |
| triplot【三角形分割】 | |||
| rgrids【放射状グリッド線 取得・設定】 thetagrid【放射状シータグリッド線 取得・設定】 | projections.polar.PolarAxes.set_rgrids【放射状グリッド線 設定】 projections.polar.PolarAxes.set_thetagrid【放射状シータグリッド線 設定】 | ||
| 表示範囲 | xlim【ｘ軸表示範囲 取得・設定】 ylim【ｙ軸表示範囲 取得・設定】 axis【表示範囲等 取得・設定】3.1～3.4 / 3.7 | set_xlim【ｘ軸表示範囲 設定】3.1 / 3.6 set_ylim【ｙ軸表示範囲 設定】3.1 / 3.6 get_xlim【ｘ軸表示範囲 取得】 get_ylim【ｙ軸表示範囲 取得】 axis【表示範囲等 取得・設定】3.1～3.4 / 3.7 | projections.polar.PolarAxes.set_rlim【極座標範囲 設定】 |
| Axes3D.set_xlim【3D ｘ軸表示範囲 設定】 Axes3D.set_xlim3d【3D ｘ軸表示範囲 設定】 Axes3D.set_ylim【3D ｙ軸表示範囲 設定】 Axes3D.set_ylim3d【3D ｙ軸表示範囲 設定】 Axes3D.set_zlim【3D ｚ軸表示範囲 設定】 Axes3D.set_zlim3d【3D ｚ軸表示範囲 設定】 Axes3D.get_xlim3d【3D ｘ軸表示範囲 取得】 Axes3D.get_ylim3d【3D ｙ軸表示範囲 取得】 Axes3D.get_zlim3d【3D ｚ軸表示範囲 取得】 | |||
| データ上限・下限 | set_xbound【ｘ軸データ上限・下限 設定】 set_ybound【ｙ軸データ上限・下限 設定】 get_xbound【ｘ軸データ上限・下限 取得】 get_ybound【ｙ軸データ上限・下限 取得】 | projections.polar.PolarAxes.set_rmax【極座標上限 設定】 projections.polar.PolarAxes.set_rmin【極座標下限 設定】 | |
| 目盛り | xticks【ｘ軸目盛り (ラベル) 取得・設定】3.6 yticks【ｙ軸目盛り (ラベル) 取得・設定】3.6 locator_params【目盛り制御】 minorticks_on minorticks_off ticklabel_format【目盛りフォーマット設定 (指数形式)】 tick_params【目盛り・グリッド線 外観変更】 | set_xticks【ｘ軸目盛り 設定】3.2 / 3.5 set_yticks【ｙ軸目盛り 設定】3.2 / 3.5 Axes3D.set_zticks【ｚ軸目盛り 設定】 set_xticklabels【ｘ軸目盛りラベル 設定】3.3 / 3.5 set_yticklabels【ｙ軸目盛りラベル 設定】3.3 / 3.5 Axes3D.set_zticklabels【ｚ軸目盛りラベル 設定】 get_xticks【ｘ軸目盛り 取得】3.2 get_yticks【ｙ軸目盛り 取得】3.2 Axes3D.get_zticks【ｚ軸目盛り 取得】 get_xticklabels【ｘ軸目盛りラベル 取得】3.3 / 3.6 get_yticklabels【ｙ軸目盛りラベル 取得】3.3 / 3.6 Axes3D.get_zticklabels【ｚ軸目盛りラベル 取得】 get_xmajorticklabels【ｘ軸目盛りラベル 取得 (主)】3.3 / 3.6 get_ymajorticklabels【ｙ軸目盛りラベル 取得 (主)】3.3 / 3.6 get_xminorticklabels【ｘ軸目盛りラベル 取得 (補助)】3.3 / 3.6 get_yminorticklabels【ｙ軸目盛りラベル 取得 (補助)】3.3 / 3.6 get_xticklines get_yticklines xaxis_date yaxis_date minorticks_on minorticks_off ticklabel_format【目盛りフォーマット設定 (指数形式)】 tick_params【目盛り・グリッド線 外観変更】 locator_params【目盛り制御】 fmt_xdata fmt_ydata | ticker【目盛りモジュール】 axis.Axis.set_ticks【目盛り 設定】 axis.Axis.set_ticklabels【目盛りラベル 設定】 axis.Axis.set_tick_params【目盛り・グリッド線 外観変更】 axis.XAxis.set_ticks_position【ｘ軸目盛り位置 設定】 axis.YAxis.set_ticks_position【ｙ軸目盛り位置 設定】 Axes3D.locator_params【目盛り制御】 axis.Axis.set_major_formatter【フォーマッタ設定 (主)】 axis.Axis.set_minor_formatter【フォーマッタ設定 (補助)】 axis.Axis.set_major_locator【ロケータ設定 (主)】 axis.Axis.set_minor_locator【ロケータ設定 (補助)】 axis.Axis.get_ticklabels【目盛りラベル取得】 axis.Axis.get_majorticklabels【目盛りラベル取得 (主)】 axis.Axis.get_minorticklabels【目盛りラベル取得 (補助)】 axis.Axis.get_major_formatter【フォーマッタ取得 (主)】 axis.Axis.get_minor_formatter【フォーマッタ取得 (補助)】 axis.Axis.get_ticklocs axis.Axis.get_major_locator【ロケータ取得 (主)】 axis.Axis.get_minor_locator【ロケータ取得 (補助)】 figure.Figure.autofmt_xdate【ｘ軸日付目盛りラベル回転】 axis.Axis.get_tick_params【目盛り・グリッド線 外観取得】3.7 |
| 直線 範囲 | axhline【水平線 (単一)】 axvline【垂直線 (単一)】 hlines【水平線 (複数)】3.3 vlines【垂直線 (複数)】3.3 axhspan【水平範囲】 axvspan【垂直範囲】 axline【直線】3.3 | ||
例

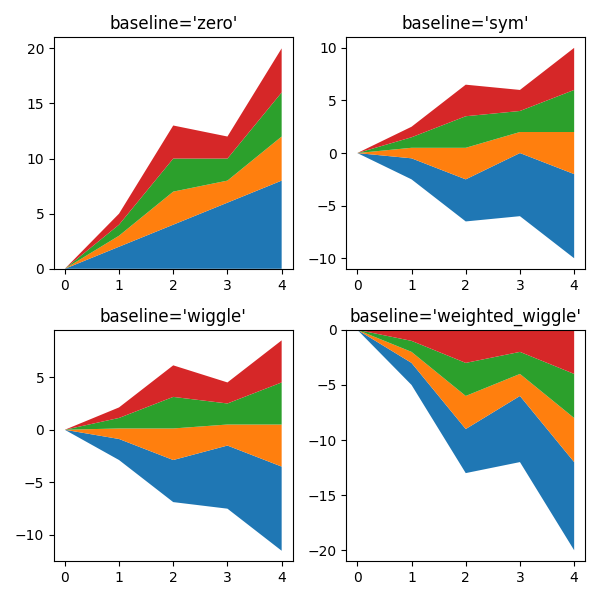

基本
import matplotlib.pyplot as plt
# 初期設定
fig, axs = plt.subplots(
2, 2,
figsize=(6, 6),
tight_layout=True,
)
x = [0, 1, 2, 3, 4]
y = [
[0, 2, 4, 6, 8],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
]
# グラフ (baseline='zero')
axs[0, 0].stackplot(
x,
y,
baseline='zero',
)
axs[0, 0].set_title("baseline='zero'")
# グラフ (baseline='sym')
axs[0, 1].stackplot(
x,
y,
baseline='sym',
)
axs[0, 1].set_title("baseline='sym'")
# グラフ (baseline='wiggle')
axs[1, 0].stackplot(
x,
y,
baseline='wiggle',
)
axs[1, 0].set_title("baseline='wiggle'")
# グラフ (baseline='weighted_wiggle')
axs[1, 1].stackplot(
x,
y,
baseline='weighted_wiggle',
)
axs[1, 1].set_title("baseline='weighted_wiggle'")
# 表示
plt.show()

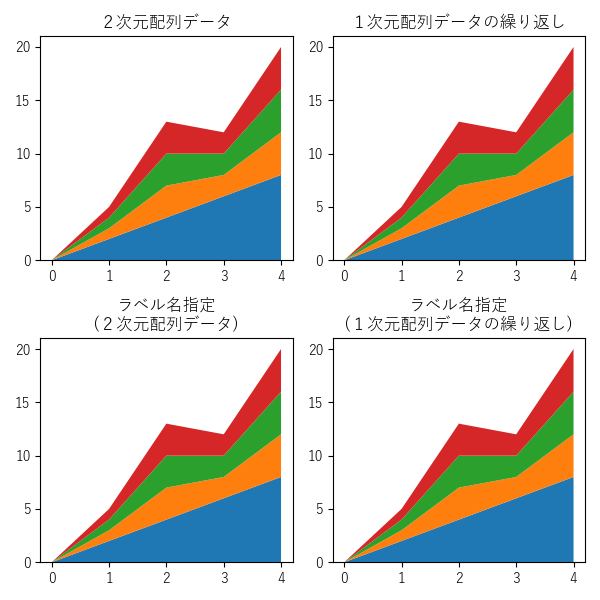

データの指定方法
import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
2, 2,
figsize=(6, 6),
tight_layout=True,
)
# グラフ (２次元配列データ)
axs[0, 0].stackplot(
[0, 1, 2, 3, 4],
[
[0, 2, 4, 6, 8],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
]
)
axs[0, 0].set_title('２次元配列データ')
# グラフ (１次元配列データの繰り返し)
axs[0, 1].stackplot(
[0, 1, 2, 3, 4],
[0, 2, 4, 6, 8],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
)
axs[0, 1].set_title('１次元配列データの繰り返し')
# グラフ (ラベル名指定：２次元配列データ)
axs[1, 0].stackplot(
'data-x',
'data-y',
data={
'data-x': [0, 1, 2, 3, 4],
'data-y':
[
[0, 2, 4, 6, 8],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
]
}
)
axs[1, 0].set_title('ラベル名指定\n(２次元配列データ)')
# グラフ (ラベル名指定：１次元配列データの繰り返し)
axs[1, 1].stackplot(
'data-x',
'data-y1',
'data-y2',
'data-y3',
'data-y4',
data={
'data-x': [0, 1, 2, 3, 4],
'data-y1': [0, 2, 4, 6, 8],
'data-y2': [0, 1, 3, 2, 4],
'data-y3': [0, 1, 3, 2, 4],
'data-y4': [0, 1, 3, 2, 4],
}
)
axs[1, 1].set_title('ラベル名指定\n(１次元配列データの繰り返し)')
# 表示
plt.show()

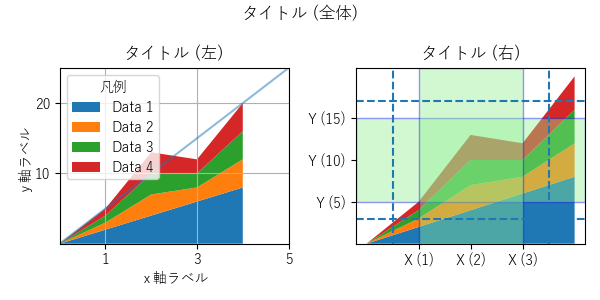

設定・グラフパーツ
import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
1, 2,
figsize=(6, 3),
tight_layout=True,
)
# タイトル (全体)
plt.suptitle('タイトル (全体)')
# グラフ (左)
axs[0].stackplot(
[0, 1, 2, 3, 4],
[
[0, 2, 4, 6, 8],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
],
labels=['Data 1', 'Data 2', 'Data 3', 'Data 4'],
)
# タイトル
axs[0].set_title('タイトル (左)')
# 凡例
axs[0].legend(title='凡例', loc='upper left')
# 軸ラベル
axs[0].set_xlabel('ｘ軸ラベル')
axs[0].set_ylabel('ｙ軸ラベル')
# グリッド
axs[0].grid(True)
# 表示範囲
axs[0].set_xlim(0, 5)
axs[0].set_ylim(0, 25)
# 目盛り
axs[0].set_xticks([1, 3, 5])
axs[0].set_yticks([10, 20])
# 補助線追加
axs[0].axline((0, 0), (4, 20), alpha=0.5)
# グラフ (右)
axs[1].stackplot(
[0, 1, 2, 3, 4],
[
[0, 2, 4, 6, 8],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
[0, 1, 3, 2, 4],
],
)
# タイトル
axs[1].set_title('タイトル (右)')
# データ上限・下限
axs[1].set_xbound(1, 3)
axs[1].set_ybound(5, 15)
# 目盛り
axs[1].set_xticks([1, 2, 3])
axs[1].set_xticklabels(['X (1)', 'X (2)', 'X (3)'])
axs[1].set_yticks([5, 10, 15])
axs[1].set_yticklabels(['Y (5)', 'Y (10)', 'Y (15)'])
# 水平線・垂直線 追加
axs[1].axhline(3, linestyle='--')
axs[1].axhline(17, linestyle='--')
axs[1].axvline(0.5, linestyle='--')
axs[1].axvline(3.5, linestyle='--')
# 範囲 追加
axs[1].axhspan(
5, 15,
alpha=0.4,
facecolor='lightgreen',
edgecolor='blue',
)
axs[1].axvspan(
1, 3,
alpha=0.4,
facecolor='lightgreen',
edgecolor='blue',
)
# 表示
plt.show()
