broken_barh【棒グラフ (横・非連続)】
メモ ( 基本 データの指定方法 関連設定 ) 構文 設定・グラフパーツ 例
メモ
基本

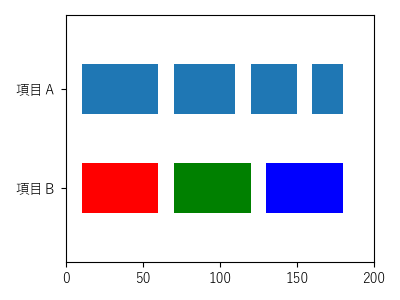

〔 例 〕- バーの位置・バーの幅と高さを指定して、バーを作成
- 一般的にｙ軸は数値ではなく、項目名となるので set_yticklabels【ｙ軸目盛りラベル 設定】等で 目盛りラベル を設定
- edgecolor (外枠の色) ・facecolor (塗りつぶし色) ・hatch (塗りつぶしパターン) 等でバーの修飾可能
- invert_yaxis【ｙ軸方向反転】で 軸方向 を変更すると、項目追加が楽
データの指定方法
〔 例 〕- 通常指定：xranges (ｘ位置・バーの幅)・yrange (ｙ位置・バーの高さ) にデータ値指定
- ラベル名指定：xranges・yrange にラベル名を指定、 data (ラベル名指定データ)にラベル名とデータ値を指定
関連設定
〔 例 〕- タイトル・凡例・目盛り等：設定・グラフパーツ 参照
関連
外部リンク
構文
pyplot.broken_barh(
xranges (ｘ位置・バーの幅)※data,
yrange (ｙ位置・バーの高さ)※data,
*,
data (ラベル名指定データ)=None,
**kwargs (その他プロパティ))
axes.Axes.broken_barh(同上)
戻り値BrokenBarHCollection【非連続・横バーのコレクション】
xranges※data(xmin, xwidth) のシーケンス
xminｘ位置
xwidthバーの幅
yrange※data(ymin, yheight)
yminｙ位置
yheightバーの高さ
data (キーワード引数)ラベル名指定データ
(※data：ラベル名指定可・詳細は、データの指定方法 参照・下記が対象)
・xranges (ｘ位置・バーの幅)
・yrange (ｙ位置・バーの高さ)
kwargs (可変長キーワード引数)BrokenBarHCollection【非連続・横バーのコレクション】のプロパティ
BrokenBarHCollection【非連続・横バーのコレクション】のプロパティ
| プロパティ | 型 | デフォルト | 取得 | 設定 | 備考 | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| agg_filter | callable | ○ | ○ | agg フィルター | |||||||||||||||||||||||
| alpha | 配列形式 3.4 スカラー 3.4 None | ○ | ○ | アルファ値 (0：透明 ～ 1：不透明) | |||||||||||||||||||||||
| animated | bool | ○ | ○ | アニメーション使用の有無 | |||||||||||||||||||||||
| antialiased antialiaseds 3.1 aa 3.1 | bool list(bool) | ○ | ○ | アンチエイリアス処理の有無 | |||||||||||||||||||||||
| array | ndarray None 3.4 | ○ | ○ | ||||||||||||||||||||||||
| capstyle | CapStyle 3.4 str | ○ | ○ | 外枠の線端スタイル
| |||||||||||||||||||||||
| clim | (float, float) | ○ | ○ | (vmin, vmax) | |||||||||||||||||||||||
| clip_box | Bbox | ○ | ○ | ||||||||||||||||||||||||
| clip_on | bool | ○ | ○ | クリッピングの有無 (True：範囲内のみ描画 / False：範囲外にも描画可) | |||||||||||||||||||||||
| clip_path | Patch (Path, Transform) None | ○ | ○ | ||||||||||||||||||||||||
| cmap | ColorMap str None 3.3 | ○ | ○ | カラーマップ | |||||||||||||||||||||||
| color | color【色定義】 list((r, g, b, a)) | ○ | ○ | 各種色 (edgecolor【外枠の色】・facecolor【塗りつぶし色】) | |||||||||||||||||||||||
| contains 3.3 | callable | ○ | ○ | ピッカーイベント (参照：picker【ピッカーイベント】) | |||||||||||||||||||||||
| edgecolor edgecolors 3.1 ec 3.1 | color【色定義】 list( color【色定義】 ) 'face' 3.1 | ○ | ○ | 外枠の色 | |||||||||||||||||||||||
| facecolor facecolors 3.1 fc 3.1 | color【色定義】 list( color【色定義】 ) | ○ | ○ | 塗りつぶし色 | |||||||||||||||||||||||
| figure | Figure | ○ | ○ | 所属フィギュア | |||||||||||||||||||||||
| gid | str | ○ | ○ | グループId (識別子として利用可) | |||||||||||||||||||||||
| hatch | str | ○ | ○ | 塗りつぶしパターン (繰り返しで高密度 / 組合せ可)
| |||||||||||||||||||||||
| in_layout | bool | ○ | ○ | レイアウト計算に含めるか否か | |||||||||||||||||||||||
| joinstyle | JoinStyle3.4 str | 'round' | ○ | ○ | 結合スタイル
| ||||||||||||||||||||||
| label | object | ○ | ○ | 凡例ラベル (アンダースコアで始まるラベルは対象外) | |||||||||||||||||||||||
| linestyle linestyles 3.1 dashes 3.1 ls 3.1 | str (offset, on-off-seq) 上記のlist | ○ | ○ | 外枠の線種
| |||||||||||||||||||||||
| linewidth linewidths 3.1 lw 3.1 | float list(float) | ○ | ○ | 外枠の線の幅 | |||||||||||||||||||||||
| norm | Normalize None | None | ○ | ○ | 正規化 | ||||||||||||||||||||||
| offset_position 3.3 | str | 'screen' | ○ | ○ | オフセット座標系
| ||||||||||||||||||||||
| offsets | (N, 2) or (2,) array-like | ○ | ○ | ||||||||||||||||||||||||
| path_effects | AbstractPathEffect | ○ | ○ | ||||||||||||||||||||||||
| picker | None bool float callable | None | ○ | ○ | None：ピッカーイベントなし bool：ピッカーイベント有無 float：ピッカー有効半径 callable：ピッカーイベント hit(bool), props(dict) = picker(artist, mouseevent) | ||||||||||||||||||||||
| pickradius | float | ○ | ○ | ピッカー有効半径 | |||||||||||||||||||||||
| rasterized | bool | ○ | ○ | ラスタライズ(ビットマップ) 描画の強制有無 | |||||||||||||||||||||||
| sketch_params | (float, float, float) | ○ | ○ | (scale, length, randomness) | |||||||||||||||||||||||
| snap | bool None | ○ | ○ | スナップ (ピクセル位置補正) の有無 (Agg・MacOSX バックエンドのみサポート) | |||||||||||||||||||||||
| transform | Transform | ○ | ○ | ||||||||||||||||||||||||
| url | str | ○ | ○ | ハイパーリンクURL (SVG のみ対応) | |||||||||||||||||||||||
| urls | list( str ) None | ○ | ○ | ハイパーリンクURL (SVG のみ対応) | |||||||||||||||||||||||
| visible | bool | ○ | ○ | 表示有無 | |||||||||||||||||||||||
| zorder | float | ○ | ○ | Zオーダー (大きい方が手前) | |||||||||||||||||||||||
設定・グラフパーツ
| pyplot. | axes.Axes. | その他 | |
|---|---|---|---|
| タイトル | suptitle【タイトル設定 (全体)】 title【タイトル設定】 | set_title【タイトル設定】 get_title【タイトル取得】 Axes3D.set_title【タイトル設定】 | figure.Figure.suptitle【タイトル設定 (全体)】 figure.SubFigure.suptitle figure.Figure.align_titles【タイトル調整】3.9 |
| 凡例 | legend【凡例 設定】3.5 / 3.7 / 3.8 quiverkey【ベクトルの凡例 追加】 | figure.Figure.legend【凡例 設定 (全体)】3.7 / 3.8 PathCollection.legend_elements【凡例項目作成】 | |
| get_legend【凡例 取得】 get_legend_handles_labels【凡例 取得 (ハンドル・ラベル)】 | |||
| 軸ラベル | xlabel【ｘ軸ラベル 設定】3.3 ylabel【ｙ軸ラベル 設定】3.3 | set_xlabel【ｘ軸ラベル 設定】3.3 set_ylabel【ｙ軸ラベル 設定】3.3 Axes3D.set_zlabel【ｚ軸ラベル 設定】 get_xlabel【ｘ軸ラベル 取得】 get_ylabel【ｙ軸ラベル 取得】 Axes3D.get_zlabel【ｚ軸ラベル 取得】 | align_labels【ラベル調整】 figure.Figure.supxlabel【ｘ軸ラベル(全体) 設定】3.43.6 figure.Figure.supylabel【ｙ軸ラベル(全体) 設定】3.43.6 figure.SubFigure.supxlabel figure.SubFigure.supylabel projections.polar.PolarAxes.set_rlabel_position【半径ラベルのシータ位置設定】 |
| clabel【等高線ラベル 設定】 | |||
| グリッド線 | grid【グリッド線 設定】3.5 | grid【グリッド線 設定】3.5 get_xgridlines【ｘ軸グリッド線 取得】 get_ygridlines【ｙ軸グリッド線 取得】 (Axes3D.grid【3Dグリッド線 取得・設定】) Axes3D.get_zgridlines【ｚ軸グリッド線 取得】 | axis.Axis.grid【軸グリッド線 設定】3.5 axis.Axis.get_gridlines【軸グリッド線 取得】 |
| triplot【三角形分割】 | |||
| rgrids【放射状グリッド線 取得・設定】 thetagrid【放射状シータグリッド線 取得・設定】 | projections.polar.PolarAxes.set_rgrids【放射状グリッド線 設定】 projections.polar.PolarAxes.set_thetagrid【放射状シータグリッド線 設定】 | ||
| 表示範囲 | xlim【ｘ軸表示範囲 取得・設定】 ylim【ｙ軸表示範囲 取得・設定】 axis【表示範囲等 取得・設定】3.1～3.4 / 3.7 | set_xlim【ｘ軸表示範囲 設定】3.1 / 3.6 set_ylim【ｙ軸表示範囲 設定】3.1 / 3.6 get_xlim【ｘ軸表示範囲 取得】 get_ylim【ｙ軸表示範囲 取得】 axis【表示範囲等 取得・設定】3.1～3.4 / 3.7 | projections.polar.PolarAxes.set_rlim【極座標範囲 設定】 |
| Axes3D.set_xlim【3D ｘ軸表示範囲 設定】 Axes3D.set_xlim3d【3D ｘ軸表示範囲 設定】 Axes3D.set_ylim【3D ｙ軸表示範囲 設定】 Axes3D.set_ylim3d【3D ｙ軸表示範囲 設定】 Axes3D.set_zlim【3D ｚ軸表示範囲 設定】 Axes3D.set_zlim3d【3D ｚ軸表示範囲 設定】 Axes3D.get_xlim3d【3D ｘ軸表示範囲 取得】 Axes3D.get_ylim3d【3D ｙ軸表示範囲 取得】 Axes3D.get_zlim3d【3D ｚ軸表示範囲 取得】 | |||
| データ上限・下限 | set_xbound【ｘ軸データ上限・下限 設定】 set_ybound【ｙ軸データ上限・下限 設定】 get_xbound【ｘ軸データ上限・下限 取得】 get_ybound【ｙ軸データ上限・下限 取得】 | projections.polar.PolarAxes.set_rmax【極座標上限 設定】 projections.polar.PolarAxes.set_rmin【極座標下限 設定】 | |
| 目盛り | xticks【ｘ軸目盛り (ラベル) 取得・設定】3.6 yticks【ｙ軸目盛り (ラベル) 取得・設定】3.6 locator_params【目盛り制御】 minorticks_on minorticks_off ticklabel_format【目盛りフォーマット設定 (指数形式)】 tick_params【目盛り・グリッド線 外観変更】 | set_xticks【ｘ軸目盛り 設定】3.2 / 3.5 set_yticks【ｙ軸目盛り 設定】3.2 / 3.5 Axes3D.set_zticks【ｚ軸目盛り 設定】 set_xticklabels【ｘ軸目盛りラベル 設定】3.3 / 3.5 set_yticklabels【ｙ軸目盛りラベル 設定】3.3 / 3.5 Axes3D.set_zticklabels【ｚ軸目盛りラベル 設定】 get_xticks【ｘ軸目盛り 取得】3.2 get_yticks【ｙ軸目盛り 取得】3.2 Axes3D.get_zticks【ｚ軸目盛り 取得】 get_xticklabels【ｘ軸目盛りラベル 取得】3.3 / 3.6 get_yticklabels【ｙ軸目盛りラベル 取得】3.3 / 3.6 Axes3D.get_zticklabels【ｚ軸目盛りラベル 取得】 get_xmajorticklabels【ｘ軸目盛りラベル 取得 (主)】3.3 / 3.6 get_ymajorticklabels【ｙ軸目盛りラベル 取得 (主)】3.3 / 3.6 get_xminorticklabels【ｘ軸目盛りラベル 取得 (補助)】3.3 / 3.6 get_yminorticklabels【ｙ軸目盛りラベル 取得 (補助)】3.3 / 3.6 get_xticklines get_yticklines xaxis_date yaxis_date minorticks_on minorticks_off ticklabel_format【目盛りフォーマット設定 (指数形式)】 tick_params【目盛り・グリッド線 外観変更】 locator_params【目盛り制御】 fmt_xdata fmt_ydata | ticker【目盛りモジュール】 axis.Axis.set_ticks【目盛り 設定】 axis.Axis.set_ticklabels【目盛りラベル 設定】 axis.Axis.set_tick_params【目盛り・グリッド線 外観変更】 axis.XAxis.set_ticks_position【ｘ軸目盛り位置 設定】 axis.YAxis.set_ticks_position【ｙ軸目盛り位置 設定】 Axes3D.locator_params【目盛り制御】 axis.Axis.set_major_formatter【フォーマッタ設定 (主)】 axis.Axis.set_minor_formatter【フォーマッタ設定 (補助)】 axis.Axis.set_major_locator【ロケータ設定 (主)】 axis.Axis.set_minor_locator【ロケータ設定 (補助)】 axis.Axis.get_ticklabels【目盛りラベル取得】 axis.Axis.get_majorticklabels【目盛りラベル取得 (主)】 axis.Axis.get_minorticklabels【目盛りラベル取得 (補助)】 axis.Axis.get_major_formatter【フォーマッタ取得 (主)】 axis.Axis.get_minor_formatter【フォーマッタ取得 (補助)】 axis.Axis.get_ticklocs axis.Axis.get_major_locator【ロケータ取得 (主)】 axis.Axis.get_minor_locator【ロケータ取得 (補助)】 figure.Figure.autofmt_xdate【ｘ軸日付目盛りラベル回転】 axis.Axis.get_tick_params【目盛り・グリッド線 外観取得】3.7 |
| 直線 範囲 | axhline【水平線 (単一)】3.9 axvline【垂直線 (単一)】 hlines【水平線 (複数)】3.3 vlines【垂直線 (複数)】3.3 axhspan【水平範囲】3.9 axvspan【垂直範囲】3.9 axline【直線】3.3 | ||
| 軸方向 | invert_xaxis【ｘ軸方向反転】 xaxis_inverted【ｘ軸方向取得】 invert_yaxis【ｙ軸方向反転】 yaxis_inverted【ｙ軸方向取得】 | ||
例

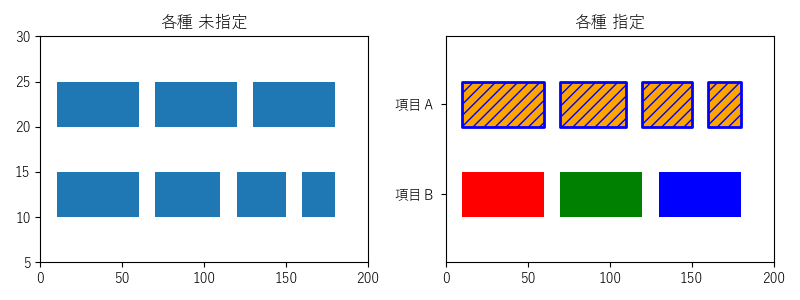

基本
import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
1, 2,
figsize=(8, 3),
tight_layout=True,
)
# グラフ (左)
axs[0].broken_barh(
[(10, 50), (70, 40), (120, 30), (160, 20)],
(10, 5),
)
axs[0].broken_barh(
[(10, 50), (70, 50), (130, 50)],
(20, 5),
)
axs[0].set_title('各種 未指定')
axs[0].set_ylim(5, 30)
axs[0].set_xlim(0, 200)
# グラフ (右)
axs[1].broken_barh(
[(10, 50), (70, 40), (120, 30), (160, 20)],
(10, 5),
facecolor='orange',
edgecolor='blue',
linewidth=2,
hatch='///',
)
axs[1].broken_barh(
[(10, 50), (70, 50), (130, 50)],
(20, 5),
facecolors=('red', 'green', 'blue'),
)
axs[1].set_title('各種 指定')
axs[1].set_ylim(5, 30)
axs[1].set_xlim(0, 200)
axs[1].set_yticks([12.5, 22.5])
axs[1].set_yticklabels(['項目Ａ', '項目Ｂ'])
axs[1].invert_yaxis()
# 表示
plt.show()

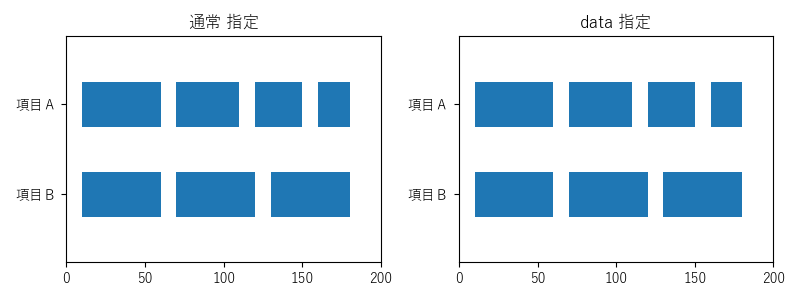

データの指定方法
import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
1, 2,
figsize=(8, 3),
tight_layout=True,
)
# グラフ (左)
axs[0].broken_barh(
[(10, 50), (70, 40), (120, 30), (160, 20)],
(10, 5),
)
axs[0].broken_barh(
[(10, 50), (70, 50), (130, 50)],
(20, 5),
)
axs[0].set_title('通常 指定')
axs[0].set_ylim(5, 30)
axs[0].set_xlim(0, 200)
axs[0].set_yticks([12.5, 22.5])
axs[0].set_yticklabels(['項目Ａ', '項目Ｂ'])
axs[0].invert_yaxis()
# グラフ (右)
axs[1].broken_barh(
'x-ranges',
'y-range',
data={
'x-ranges': [(10, 50), (70, 40), (120, 30), (160, 20)],
'y-range': (10, 5),
}
)
axs[1].broken_barh(
'x-ranges',
'y-range',
data={
'x-ranges': [(10, 50), (70, 50), (130, 50)],
'y-range': (20, 5),
}
)
axs[1].set_title('data 指定')
axs[1].set_ylim(5, 30)
axs[1].set_xlim(0, 200)
axs[1].set_yticks([12.5, 22.5])
axs[1].set_yticklabels(['項目Ａ', '項目Ｂ'])
axs[1].invert_yaxis()
# 表示
plt.show()

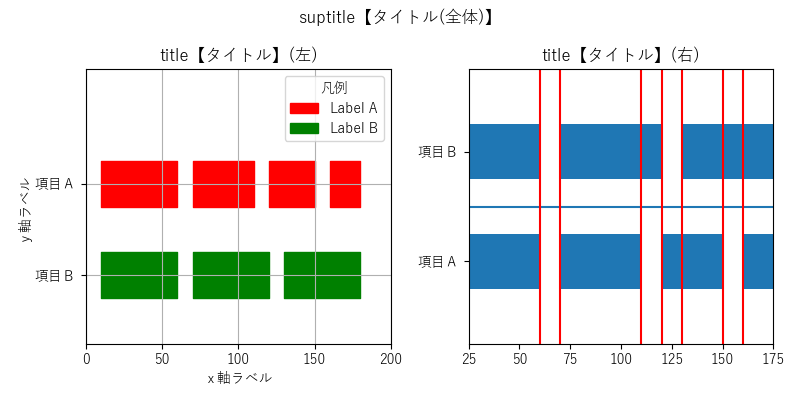

設定・グラフパーツ
import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
1, 2,
figsize=(8, 4),
tight_layout=True,
)
plt.suptitle('suptitle【タイトル(全体)】')
# グラフ (左)
axs[0].broken_barh(
[(10, 50), (70, 40), (120, 30), (160, 20)],
(10, 5),
color='red',
label='Label A',
)
axs[0].broken_barh(
[(10, 50), (70, 50), (130, 50)],
(20, 5),
color='green',
label='Label B',
)
# タイトル
axs[0].set_title('title【タイトル】(左)')
# 凡例
axs[0].legend(title='凡例')
# 軸ラベル
axs[0].set_xlabel('ｘ軸ラベル')
axs[0].set_ylabel('ｙ軸ラベル')
# 表示範囲
axs[0].set_ylim(0, 30)
axs[0].set_xlim(0, 200)
# 目盛り
axs[0].set_yticks([12.5, 22.5])
axs[0].set_yticklabels(['項目Ａ', '項目Ｂ'])
# 軸方向
axs[0].invert_yaxis()
# グリッド
axs[0].grid(True)
# グラフ (右)
axs[1].broken_barh(
[(10, 50), (70, 40), (120, 30), (160, 20)],
(10, 5),
)
axs[1].broken_barh(
[(10, 50), (70, 50), (130, 50)],
(20, 5),
)
# タイトル
axs[1].set_title('title【タイトル】(右)')
# 表示範囲
axs[1].set_ylim(5, 30)
# データ上限・下限
axs[1].set_xbound(25, 175)
# 目盛り
axs[1].set_yticks([12.5, 22.5])
axs[1].set_yticklabels(['項目Ａ', '項目Ｂ'])
# 水平線・垂直線 追加
axs[1].axhline(17.5)
axs[1].axvline(60, color='red')
axs[1].axvline(70, color='red')
axs[1].axvline(110, color='red')
axs[1].axvline(120, color='red')
axs[1].axvline(130, color='red')
axs[1].axvline(150, color='red')
axs[1].axvline(160, color='red')
# 表示
plt.show()
