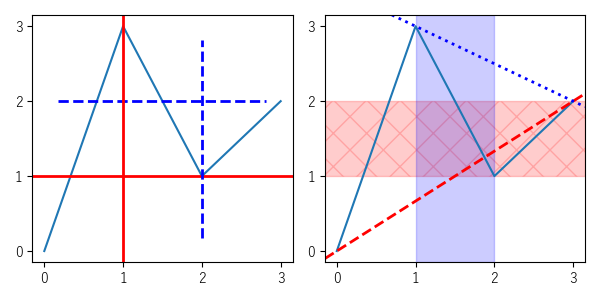

axhline【水平線 (単一)】
axvline【垂直線 (単一)】
hlines【水平線 (複数)】3.3
vlines【垂直線 (複数)】3.3
axhspan【水平範囲】
axvspan【垂直範囲】
axline【直線】3.3
axes.Axes.axhline【水平線 (単一)】
axes.Axes.axvline【垂直線 (単一)】
pyplot.axhline【水平線 (単一)】
pyplot.axvline【垂直線 (単一)】
メモ
概要
- 単一の水平線・垂直線を追加
- 線のスタイル
- 引数で指定
- 戻り値の線分のプロパティ設定
関連
外部リンク
構文
axes.axhline(y=0, xmin=0, xmax=1, **kwargs)
axes.axvline(x=0, ymin=0, ymax=1, **kwargs)
pyplot.axhline(y=0, xmin=0, xmax=1, **kwargs)
pyplot.axvline(x=0, ymin=0, ymax=1, **kwargs)
戻り値 (Line2D)線分
y (float)水平線のｙ座標
x (float)垂直線のｘ座標
xmin (float)ymin (float)最小位置 (0 ～ 1)
xmax (float)ymax (float)最大位置 (0 ～ 1)
以下、可変長キーワード引数
kwargsLine2D【線分】プロパティ (transform【座標変換】を除く)
例

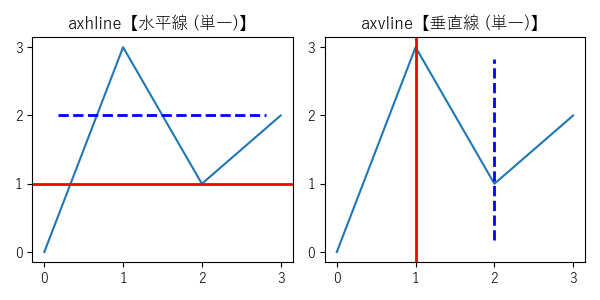

import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
1, 2,
figsize=(6, 3),
tight_layout=True,
)
x = [0, 1, 2, 3]
y = [0, 3, 1, 2]
# グラフ [0]
axs[0].set_title('axhline【水平線 (単一)】')
axs[0].plot(x, y)
axs[0].set_xticks(x)
axs[0].set_yticks(y)
# 水平線 (1)
axs[0].axhline(
1,
# スタイル設定
linewidth=2,
color='red',
)
# 水平線 (2)
line_h = axs[0].axhline(
2,
0.1, 0.9,
)
# スタイル設定
line_h.set_linewidth(2)
line_h.set_linestyle('--')
line_h.set_color('blue')
# グラフ [1]
axs[1].set_title('axvline【垂直線 (単一)】')
axs[1].plot(x, y)
axs[1].set_xticks(x)
axs[1].set_yticks(y)
# 垂直線 (1)
axs[1].axvline(
1,
# スタイル設定
linewidth=2,
color='red',
)
# 垂直線 (2)
line_v = axs[1].axvline(
2,
0.1, 0.9,
)
# スタイル設定
line_v.set_linewidth(2)
line_v.set_linestyle('--')
line_v.set_color('blue')
# 表示
plt.show()

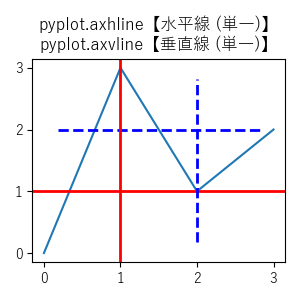

import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig = plt.figure(
figsize=(3, 3),
tight_layout=True,
)
x = [0, 1, 2, 3]
y = [0, 3, 1, 2]
# グラフ
plt.title('pyplot.axhline【水平線 (単一)】\npyplot.axvline【垂直線 (単一)】')
plt.plot(x, y)
plt.xticks(x)
plt.yticks(y)
# 水平線 (1)
plt.axhline(
1,
# スタイル設定
linewidth=2,
color='red',
)
# 水平線 (2)
line_h = plt.axhline(
2,
0.1, 0.9,
)
# スタイル設定
line_h.set_linewidth(2)
line_h.set_linestyle('--')
line_h.set_color('blue')
# 垂直線 (1)
plt.axvline(
1,
# スタイル設定
linewidth=2,
color='red',
)
# 垂直線 (2)
line_v = plt.axvline(
2,
0.1, 0.9,
)
# スタイル設定
line_v.set_linewidth(2)
line_v.set_linestyle('--')
line_v.set_color('blue')
# 表示
plt.show()
axes.Axes.hlines【水平線 (複数)】3.3
axes.Axes.vlines【垂直線 (複数)】3.3
pyplot.hlines【水平線 (複数)】3.3
pyplot.vlines【垂直線 (複数)】3.3
メモ
概要
- 複数(単一も可)の水平線・垂直線を追加
- 線分のスタイル
- 引数で指定
- 戻り値の線分コレクションのプロパティ設定
関連
外部リンク
構文
axes.hlines(y, xmin, xmax, colors=None, linestyles='solid', label='', *, data=None, **kwargs)
axes.vlines(x, ymin, ymax, colors=None, linestyles='solid', label='', *, data=None, **kwargs)
pyplot.hlines(y, xmin, xmax, colors=None, linestyles='solid', label='', *, data=None, **kwargs)
pyplot.vlines(x, ymin, ymax, colors=None, linestyles='solid', label='', *, data=None, **kwargs)
戻り値 (LineCollection)線分コレクション
y (float | 配列形式)ｙ座標
xmin (float | 配列形式)xmax (float | 配列形式)ｘ座標の最小値・最大値
x (float | 配列形式)ｘ座標
ymin (float | 配列形式)ymax (float | 配列形式)ｙ座標の最小値・最大値
colors (color | list[color])線の色 (デフォルト：'k' rcParams["lines.color"] 'C0'3.3)
linestyles ('solid'|'dashed'|'dashdot'|'dotted')線スタイル
label凡例ラベル
以下、キーワード引数
data (インデックス可能オブジェクト)ラベル名指定データ
引数にラベル名を指定し、ラベル名と実際の値をここで指定 (対象引数：yxminxmaxxyminymaxcolors)
以下、可変長キーワード引数
kwargsLineCollection プロパティ
例

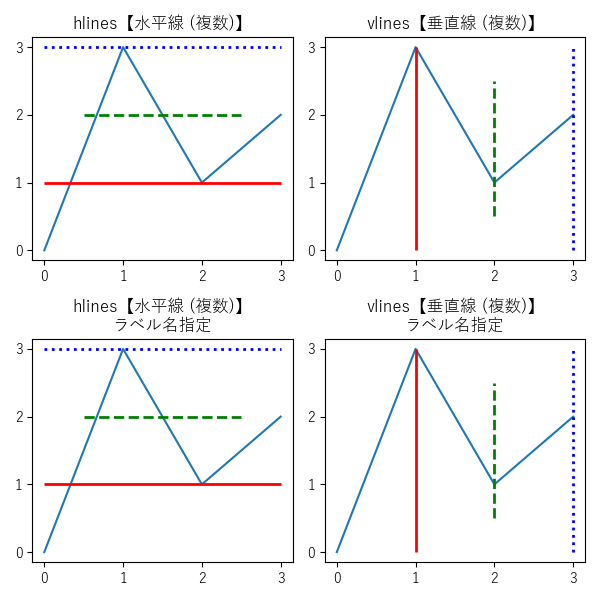

import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
2, 2,
figsize=(6, 6),
tight_layout=True,
)
x = [0, 1, 2, 3]
y = [0, 3, 1, 2]
# グラフ [0, 0]
axs[0, 0].set_title('hlines【水平線 (複数)】')
axs[0, 0].plot(x, y)
axs[0, 0].set_xticks(x)
axs[0, 0].set_yticks(y)
# 水平線
lines_h = axs[0, 0].hlines(
[1, 2, 3],
[0, 0.5, 0],
[3, 2.5, 3],
colors=['red', 'green', 'blue'],
linestyles=['solid', 'dashed', 'dotted'],
# スタイル設定
linewidths=2,
)
# グラフ [0, 1]
axs[0, 1].set_title('vlines【垂直線 (複数)】')
axs[0, 1].plot(x, y)
axs[0, 1].set_xticks(x)
axs[0, 1].set_yticks(y)
# 垂直線
lines_v = axs[0, 1].vlines(
[1, 2, 3],
[0, 0.5, 0],
[3, 2.5, 3],
)
# スタイル設定
lines_v.set_colors(['red', 'green', 'blue'])
lines_v.set_linestyles(['solid', 'dashed', 'dotted'])
lines_v.set_linewidth(2)
# グラフ [1, 0]
axs[1, 0].set_title('hlines【水平線 (複数)】\nラベル名指定')
axs[1, 0].plot(x, y)
axs[1, 0].set_xticks(x)
axs[1, 0].set_yticks(y)
# 水平線 (ラベル名指定)
lines_h = axs[1, 0].hlines(
'Y',
'XMIN',
'XMAX',
colors='COLORS',
linestyles=['solid', 'dashed', 'dotted'],
data={
'Y': [1, 2, 3],
'XMIN': [0, 0.5, 0],
'XMAX': [3, 2.5, 3],
'COLORS': ['red', 'green', 'blue'],
},
# スタイル設定
linewidths=2,
)
# グラフ [1, 1]
axs[1, 1].set_title('vlines【垂直線 (複数)】\nラベル名指定')
axs[1, 1].plot(x, y)
axs[1, 1].set_xticks(x)
axs[1, 1].set_yticks(y)
# 垂直線 (ラベル名指定)
axs[1, 1].vlines(
'Y',
'XMIN',
'XMAX',
colors='COLORS',
linestyles=['solid', 'dashed', 'dotted'],
data={
'Y': [1, 2, 3],
'XMIN': [0, 0.5, 0],
'XMAX': [3, 2.5, 3],
'COLORS': ['red', 'green', 'blue'],
},
# スタイル設定
linewidths=2,
)
# 表示
plt.show()

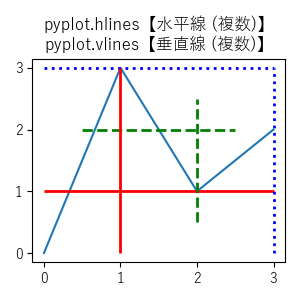

import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig = plt.figure(
figsize=(3, 3),
tight_layout=True,
)
x = [0, 1, 2, 3]
y = [0, 3, 1, 2]
# グラフ
plt.title('pyplot.hlines【水平線 (複数)】\npyplot.vlines【垂直線 (複数)】')
plt.plot(x, y)
plt.xticks(x)
plt.yticks(y)
# 水平線
plt.hlines(
[1, 2, 3],
[0, 0.5, 0],
[3, 2.5, 3],
colors=['red', 'green', 'blue'],
linestyles=['solid', 'dashed', 'dotted'],
# スタイル設定
linewidth=2,
)
# 垂直線
plt.vlines(
[1, 2, 3],
[0, 0.5, 0],
[3, 2.5, 3],
colors=['red', 'green', 'blue'],
linestyles=['solid', 'dashed', 'dotted'],
# スタイル設定
linewidth=2,
)
# 表示
plt.show()
axes.Axes.axhspan【水平範囲】
axes.Axes.axvspan【垂直範囲】
pyplot.axhspan【水平範囲】
pyplot.axvspan【垂直範囲】

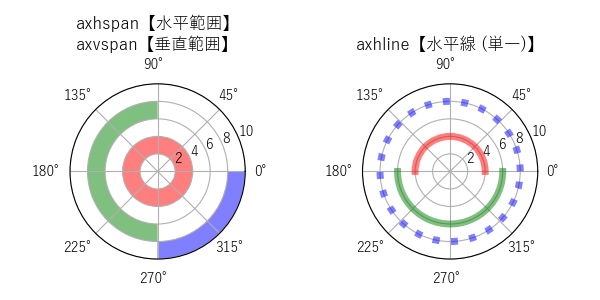

メモ
概要
- 水平範囲・垂直範囲を追加
- 範囲領域のスタイル
- 引数で指定
- 戻り値のPolygon【ポリゴン (多角形)】のプロパティ設定
- 他の描画と重なる場合、アルファ値を調整
関連
外部リンク
構文
axes.axhspan(ymin, ymax, xmin=0, xmax=1, **kwargs)
pyplot.axhspan(ymin, ymax, xmin=0, xmax=1, **kwargs)
戻り値 (Polygon)範囲領域
ymin (float)範囲下位のｙ座標
ymax (float)範囲上位のｙ座標
xmin (float)範囲下位のｘ位置 (0 ～ 1)
xmax (float)範囲上位のｘ位置 (0 ～ 1)
以下、可変長キーワード引数
kwargsPolygon プロパティ
axes.axvspan(xmin, xmax, ymin=0, ymax=1, **kwargs)
pyplot.axvspan(xmin, xmax, ymin=0, ymax=1, **kwargs)
戻り値 (Polygon)範囲図形
xmin (float)範囲下位のｘ座標
xmax (float)範囲上位のｘ座標
ymin (float)範囲下位のｙ位置 (0 ～ 1)
ymax (float)範囲上位のｙ位置 (0 ～ 1)
以下、可変長キーワード引数
kwargsPolygon プロパティ
例

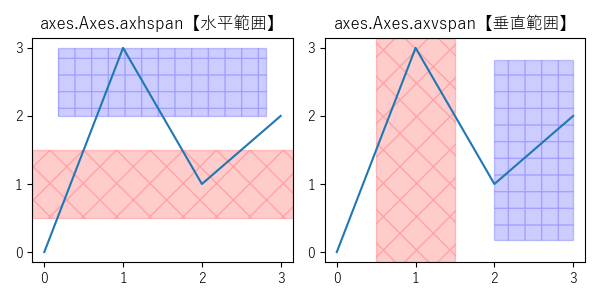

import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, axs = plt.subplots(
1, 2,
figsize=(6, 3),
tight_layout=True,
)
x = [0, 1, 2, 3]
y = [0, 3, 1, 2]
# グラフ [0]
axs[0].set_title('axes.Axes.axhspan【水平範囲】')
axs[0].plot(x, y)
axs[0].set_xticks(x)
axs[0].set_yticks(y)
# 水平範囲 (1)
axs[0].axhspan(
0.5, 1.5,
# スタイル設定
color='red',
alpha=0.2,
hatch='x',
)
# 水平範囲 (2)
polygon_h = axs[0].axhspan(
2, 3,
xmin=0.1,
xmax=0.9,
)
# スタイル設定
polygon_h.set_color('blue')
polygon_h.set_alpha(0.2)
polygon_h.set_hatch('+')
# グラフ (1)
axs[1].set_title('axes.Axes.axvspan【垂直範囲】')
axs[1].plot(x, y)
axs[1].set_xticks(x)
axs[1].set_yticks(y)
# 垂直範囲 (1)
axs[1].axvspan(
0.5, 1.5,
# スタイル設定
color='red',
alpha=0.2,
hatch='x',
)
# 垂直範囲 (2)
polygon_v = axs[1].axvspan(
2, 3,
ymin=0.1,
ymax=0.9,
)
# スタイル設定
polygon_v.set_color('blue')
polygon_v.set_alpha(0.2)
polygon_v.set_hatch('+')
# 表示
plt.show()

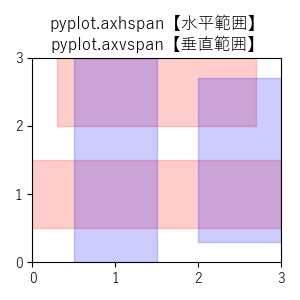

import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig = plt.figure(
figsize=(3, 3),
tight_layout=True,
)
x = [0, 1, 2, 3]
y = [0, 3, 1, 2]
# グラフ
plt.title('pyplot.axhspan【水平範囲】\npyplot.axvspan【垂直範囲】')
#plt.plot(x, y)
plt.xticks(x)
plt.yticks(y)
plt.xlim(min(x), max(x))
plt.ylim(min(y), max(y))
# 水平範囲
plt.axhspan(
0.5, 1.5,
# スタイル設定
color='red',
alpha=0.2,
)
# 垂直範囲
polygon_h = plt.axhspan(
2, 3,
xmin=0.1,
xmax=0.9,
)
# スタイル設定
polygon_h.set_color('red')
polygon_h.set_alpha(0.2)
plt.axvspan(
0.5, 1.5,
# スタイル設定
color='blue',
alpha=0.2,
)
polygon_v = plt.axvspan(
2, 3,
ymin=0.1,
ymax=0.9,
)
# スタイル設定
polygon_v.set_color('blue')
polygon_v.set_alpha(0.2)
# 表示
plt.show()
axes.Axes.axline【直線】3.3
pyplot.axline【直線】3.3
メモ
概要
- 直線を追加 (補助線として利用)
- 直線のスタイル
- 引数で指定
- 戻り値の線分のプロパティ設定
- 指定方法
- xy1 (座標１)とxy2 (座標２)の２点を指定
- xy1 (座標１)とslope (傾き)を指定
関連
外部リンク
構文
例

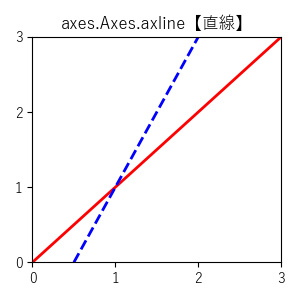

import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig, ax = plt.subplots(
1, 1,
figsize=(3, 3),
tight_layout=True,
)
x = [0, 1, 2, 3]
y = [0, 3, 1, 2]
# グラフ (0)
ax.set_title('axes.Axes.axline【直線】')
ax.set_xticks(x)
ax.set_yticks(y)
ax.set_xlim(min(x), max(x))
ax.set_ylim(min(y), max(y))
# 直線 (1)
ax.axline(
(0, 0),
(1, 1),
# スタイル設定
linewidth=2,
color='red',
)
# 直線 (2)
line = ax.axline(
(1, 1),
slope=2,
)
# スタイル設定
line.set_linewidth(2)
line.set_linestyle('--')
line.set_color('blue')
# 表示
plt.show()

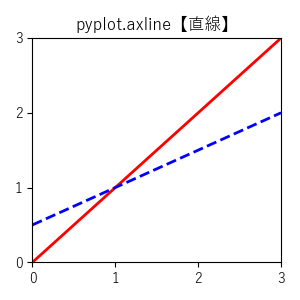

import matplotlib.pyplot as plt
# 初期設定
plt.rcParams['font.family'] = 'sans-serif'
plt.rcParams['font.sans-serif'] = \
['Yu Gothic', 'Hiragino Maru Gothic Pro', 'Noto Sans CJK JP']
fig = plt.figure(
figsize=(3, 3),
tight_layout=True,
)
x = [0, 1, 2, 3]
y = [0, 3, 1, 2]
# グラフ
plt.title('pyplot.axline【直線】')
plt.xticks(x)
plt.yticks(y)
plt.xlim(min(x), max(x))
plt.ylim(min(y), max(y))
# 直線 (1)
plt.axline(
(0, 0),
(1, 1),
# スタイル設定
linewidth=2,
color='red',
)
# 直線 (2)
line = plt.axline(
(1, 1),
slope=0.5,
)
# スタイル設定
line.set_linewidth(2)
line.set_linestyle('--')
line.set_color('blue')
# 表示
plt.show()
