@collaborationgraph【コラボレーション図の表示】^1.9.8
@hidecollaborationgraph【コラボレーション図の非表示】^1.9.8
@includegraph【ファイルのインクルード関係図の表示】^1.9.8
@hideincludegraph【ファイルのインクルード関係図の非表示】^1.9.8
@includedbygraph【ファイルの被インクルード関係図の表示】^1.9.8
@hideincludedbygraph【ファイルの被インクルード関係図の非表示】^1.9.8
@dir【ディレクトリ情報】
@directorygraph【ディレクトリ依存関係図の表示】^1.9.8
@hidedirectorygraph【ディレクトリ依存関係図の非表示】^1.9.8

/// @brief 概要 (ClassCollaborationSub)
/// @details 詳細 (ClassCollaborationSub)
class ClassCollaborationSub {
public:
    int public_sub;  ///< 変数 (public_sub)
    /// @brief 概要 (methodSub)
    /// @details 詳細 (methodSub)
    void methodSub() { }
};

/// @brief 概要 (ClassCollaborationParent)
/// @details 詳細 (ClassCollaborationParent)
/// @collaborationgraph
class ClassCollaborationParent {
private:
    int private_parent;  ///< 変数 (private_parent)
protected:
    int protected_parent;  ///< 変数 (protected_parent)
    ClassCollaborationSub classSub;  ///< 変数 (classSub)
public:
    int public_parent;  ///< 変数 (public_parent)

    /// @brief 概要 (methodParent)
    /// @details 詳細 (methodParent)
    void methodParent() {
        classSub.methodSub();
    }
};

/// @brief 概要 (ClassCollaborationChild_A)
/// @details 詳細 (ClassCollaborationChild_A)
/// @hidecollaborationgraph
class ClassCollaborationChild_A : ClassCollaborationParent {
private:
    int private_child_A;  ///< 変数 (private_child_A)
protected:
    int protected_child_A;  ///< 変数 (protected_child_A)
public:
    int public_child_A;  ///< 変数 (public_child_A)

    /// @brief 概要 (methodChild_A)
    /// @details 詳細 (methodChild_A)
    void methodChild_A() {
        methodParent();
    }
};

/// @brief 概要 (ClassCollaborationChild_B)
/// @details 詳細 (ClassCollaborationChild_B)
/// @collaborationgraph
class ClassCollaborationChild_B : ClassCollaborationParent {
private:
    int private_child_B;  ///< 変数 (private_child_B)
protected:
    int protected_child_B;  ///< 変数 (protected_child_B)
public:
    int public_child_B;  ///< 変数 (public_child_B)

    /// @brief 概要 (methodChild_B)
    /// @details 詳細 (methodChild_B)
    void methodChild_B() {
        methodParent();
    }
};

HTML出力例：ClassCollaborationParent

ClassCollaborationParent クラス

概要 (ClassCollaborationParent) [詳解]

ClassCollaborationParent 連携図

公開メンバ関数
void	methodParent ()
	概要 (methodParent)

公開変数類
int	public_parent
	変数 (public_parent)

限定公開変数類
int	protected_parent
	変数 (protected_parent)
ClassCollaborationSub	classSub
	変数 (classSub)

非公開変数類
int	private_parent
	変数 (private_parent)

詳解

概要 (ClassCollaborationParent)

詳細 (ClassCollaborationParent)

【以下省略】

HTML出力例：ClassCollaborationChild_A

ClassCollaborationChild_A クラス

概要 (ClassCollaborationChild_A) [詳解]

公開メンバ関数
void	methodChild_A ()
	概要 (methodChild_A)

公開変数類
int	public_child_A
	変数 (public_child_A)

限定公開変数類
int	protected_child_A
	変数 (protected_child_A)

非公開変数類
int	private_child_A
	変数 (private_child_A)
基底クラス ClassCollaborationParent に属する継承非公開変数類
int	public_parent
	変数 (public_parent)
int	protected_parent
	変数 (protected_parent)
ClassCollaborationSub	classSub
	変数 (classSub)

その他の継承メンバ
基底クラス ClassCollaborationParent に属する継承非公開メンバ関数
void	methodParent ()
	概要 (methodParent)

詳解

概要 (ClassCollaborationChild_A)

詳細 (ClassCollaborationChild_A)

【以下省略】

HTML出力例：ClassCollaborationChild_B

ClassCollaborationChild_B クラス

概要 (ClassCollaborationChild_B) [詳解]

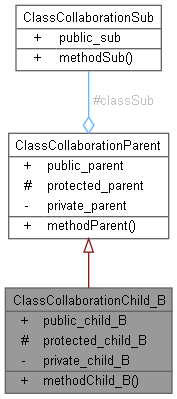

ClassCollaborationChild_B 連携図

公開メンバ関数
void	methodChild_B ()
	概要 (methodChild_B)

公開変数類
int	public_child_B
	変数 (public_child_B)

限定公開変数類
int	protected_child_B
	変数 (protected_child_B)

非公開変数類
int	private_child_B
	変数 (private_child_B)
基底クラス ClassCollaborationParent に属する継承非公開変数類
int	public_parent
	変数 (public_parent)
int	protected_parent
	変数 (protected_parent)
ClassCollaborationSub	classSub
	変数 (classSub)

その他の継承メンバ
基底クラス ClassCollaborationParent に属する継承非公開メンバ関数
void	methodParent ()
	概要 (methodParent)

詳解

概要 (ClassCollaborationChild_B)

詳細 (ClassCollaborationChild_B)

【以下省略】

ClassInclude.cpp

// ClassInclude.cpp

/// @file
/// @brief 概要 (ClassInclude.cpp)
/// @details 詳細 (ClassInclude.cpp)
/// @includegraph

#include "inc_A.h"
#include "inc_D.h"

HTML出力例：

ClassInclude.cpp ファイル

概要 (ClassInclude.cpp) [詳解]

#include "inc_A.h"
#include "inc_D.h"

ClassInclude.cpp の依存先関係図:

[ソースコード]

詳解

概要 (ClassInclude.cpp)

詳細 (ClassInclude.cpp)

inc_A.h

// inc_A.h

/// @file
/// @brief 概要 (inc_A.h)
/// @details 詳細 (inc_A.h)
/// @includegraph
/// @includedbygraph

#include "inc_B.h"
#include "inc_C.h"

HTML出力例：

inc_A.h ファイル

概要 (inc_A.h) [詳解]

#include "inc_B.h"
#include "inc_C.h"

inc_A.h の依存先関係図:

被依存関係図:

[ソースコード]

詳解

概要 (inc_A.h)

詳細 (inc_A.h)

inc_D.h

// inc_D.h

/// @file
/// @brief 概要 (inc_D.h)
/// @details 詳細 (inc_D.h)
/// @hideincludegraph
/// @hideincludedbygraph

#include "inc_E.h"
#include "inc_F.h"

HTML出力例：inc_D.h

/// @dir inc
/// @brief 概要 (dir-inc)
/// @details 詳細 (dir-inc)

/// @dir inc/inc2
/// @directorygraph
/// @brief 概要 (dir-inc-inc2)
/// @details 詳細 (dir-inc-inc2)

/// @dir inc/inc2/inc3
/// @hidedirectorygraph
/// @brief 概要 (dir-inc-inc2-inc3)
/// @details 詳細 (dir-inc-inc2-inc3)

/// @dir inc/inc2/inc3/inc4
/// @directorygraph
/// @brief 概要 (dir-inc-inc2-inc3-inc4)
/// @details 詳細 (dir-inc-inc2-inc3-inc4)

HTML出力例：ファイル一覧

HTML出力例：inc

HTML出力例：inc2

inc2 ディレクトリリファレンス

概要 (dir-inc-inc2)

[詳解]

inc2 のディレクトリ依存関係図

ディレクトリ
	inc3
	概要 (dir-inc-inc2-inc3)

ファイル
	inc_2.h
	概要 (inc_2.h)

詳解

概要 (dir-inc-inc2)

詳細 (dir-inc-inc2)

HTML出力例：inc3

HTML出力例：inc4

inc4 ディレクトリリファレンス

概要 (dir-inc-inc2-inc3-inc4)

[詳解]

inc4 のディレクトリ依存関係図

ファイル
	inc_4.h
	概要 (inc_4.h)

詳解

概要 (dir-inc-inc2-inc3-inc4)

詳細 (dir-inc-inc2-inc3-inc4)
